Falsík alatti szerelési rendszer szellőző előkészítéssel befalazáshoz
AM115/1000V Renovmodul
Termék leírás
| Vízcsatlakozás hátulról vagy felülről a szerelési nyílásokon keresztül | G1/2 " |
| Víznyomás terjedelem | 0,05 – 1,6 MPa |
| Javasolt víznyomás terjedelem | 0,3 – 0,5 MPa |
| Nagy öblítés | 6 – 9 l |
| Kis öblítés | 2,5 – 3,5 l |
| A nagy öblítés alapbeállítása | 6 l |
| A kis öblítés alapbeállítása | 3 l |
| Higiénikus tartalék | 3 l |
| A víz térfogata a tartályban | 9 l |
| Terhelési próba | 400 kg |
- Függesztett WC–hez
- A tartófalhoz való befalazás és körbefalazáshoz – vizes eljárás
- Alkalmas az átépítésekhez
- Szellőztető rendszerhez való csatlakozáshoz
- Függesztett WC szereléséhez 180 mm vagy 230 mm csatlakozással
Alkalmazás
- Tartalmazza a WC tabletta adagolót
- Szagelszívás közvetlenül a WC csészéből
- A ventilátorra való csatlakozás lehetősége (nem része a csomagolásnak)
- Az ajánlott ventilátort, melynek áramlási sebessége 30 m³/h, 60 Pa nyomással, visszacsapó szeleppel, a talajtól min. 1,2 m magasságban kell elhelyezni
- A szennyvízcső tartójának mechanizmusa nyolc pozícióban állítható 0–93 mm távolságban
- Sarokszelep lehetséges csatlakozása Mepla csőrendszerhez
- Ez a technikai megoldás lehetővé teszi a rögzítést az egyenetlen felületen,nem szükséges a hátsó fal egyenesbe hozása 50 mm-es terjedelemig
- Horganyzott tartószerkezet négy csuklós konzollal az egyszerű szereléshez
- A polisztirol szigetelésének szerkezete leegyszerűsíti a befalazást és megakadályozza a páralecsapódás képződését a tartály felületén és tompítja a tartály rezgését
- Kivehető polisztirol rész a könnyű hozzáféréshez a szerelés során
- Előkészítés a bidés WC ülőke és a kézi bidé zuhany DG1/2" tartójának csatlakozásához
- Kettős öblítés függetlenül állítható, higiéniai tartalékkal
- Alkalmas a távolabbról való vagy érzékelős öblítés beszereléséhez
- Kompatibilis az összes Alca nyomólappal
- A tartály egy darabból készül, így biztosítva a 100%-os vízzárást
- Vízcsatlakozás hátulról/felülről középen
- Karbantartás szerszám nélkül
- A szerelőnyílás fedele egyszerűsíti a szerelést és megakadályozza a nedvesség és szennyeződés bejutását

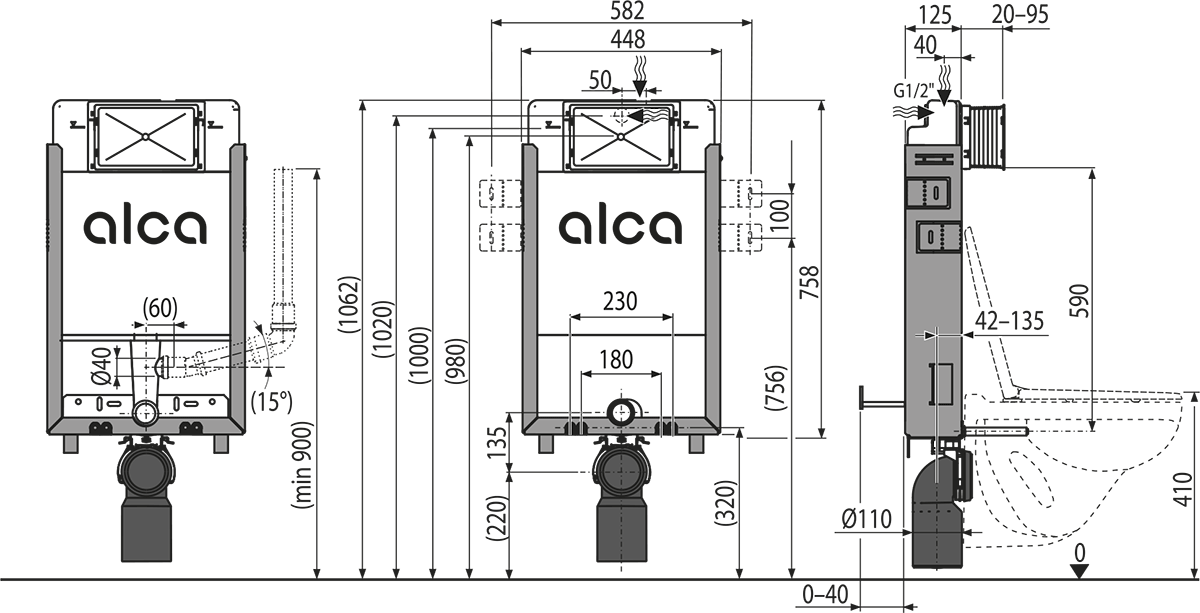

- Szerelési magasság 1062 mm
- Állítható szerelési mélység 20–95 mm
- Szerelési mélység 125 mm
- A tartószerkezet anyaga: horganyzott fém
Jellemzők
-
Szabványok
EN 14124, EN 14055
| Mennyiség (csomagolás) | 1 db |
| Mennyiség (paletta) | 20 db |
| Méret (db) | 1045×140×475 mm |
| Méret (csomag) | 1045×475×140 mm |
| Súly (db) | 9,9458 kg |
| Súly (csomagolás) | 9,9458 kg |
| Súly (paletta) | 218,916 kg |
- Tartály töltő és leeresztő szeleppel
- Horganyzott keret és tartószerkezet
- 1/2" csatlakozó a víz bekötéséhez integrált Schell 1/2"–3/8" sarokszeleppel
- Rögzítő szett: csavar Ø8×60 – 4 db, tipli Ø12 – 4 db
- Rögzítő anyag a bidé rögzítéséhez: menetes szár M12 – 4 db, 2 db alátét, fedő 2 db, anya 2 db, menetvédő kupak 2 db
- Szennyvízcső HT 90/110 polietilén, PE-HD
- Befolyócső tömítés, kivezetés polipropilén, mandzsetta betét
- Szennyvízlefolyó tömítés, polipropilén csatlakozócső, csatlakozócső tömítés
- Szerelő nyílás fedél,a szerelő nyílás takarására beépítéskor
- A szerelőnyílás fedele kétrészes, egyszerűen rövidíthető
- HT könyök szellőztető rendszerhez való csatlakozáshoz
- Dugó a szellőztető nyílás lezárásához ha nem használják
- WC tabletta adagoló
Csomag tartalma
| M0005-ND | Water supply ring A100 |
| M0017C-ND | Inlet fill valve bracket |
| M0021-ND | Inlet sealing (WC systems) |
| M0023-ND | Wrapping seal 45×58×25 (WC systems) |
| M0026-ND | Waste sealing (WC systems) |
| M0028-ND | Coupler sealing (WC systems) |
| M0046-ND | Console pipe |
| M0080-ND | Sleeve cover for WC systems |
| M0243-ND | Nut for angle valve bracket |
| M1670-ND | HT elbow 40/15 |
| M1671-ND | Opening cover |
| M903-ND | Threaded rods + accessories |
| M954-ND | Mechanism complete for WC systems |
| M956-ND | Sliding waste pipe holder for WC systems |
| M959-ND | Set for exchange of inlet fill valve |
| MN0091-ND | Frame sleeve for WC systems |
| MN0092C-ND | Frame for WC system sleeve |
| MN0115-ND | Pipe with O-ring for WC systems |
| MN0867-ND | Inner plate for WC tablet dispenser |
| P176-ND | Tablet ejector and insert - set |
Letöltés
| Fájl név | Méret | Akció | |
 |
AM115/1000V Renovmodul - CAD rajzlap.dwg | 1.38 MB |
Letöltés
|
|
AM115/1000V Renovmodul - CAD rajzlap.dxf | 3.91 MB |
Letöltés
|
|
AM115/1000V Renovmodul - Szerelési útmutató.pdf | 9.94 MB |
Letöltés
|
|
AM115/1000V Renovmodul - Tanúsítvány.pdf | 418.32 kB |
Letöltés
|
|
AM115/1000V Renovmodul - Teljesítmény nyilatkozat.pdf | 213.97 kB |
Letöltés
|
| Kód | EAN | Műszaki leírás | ||
|---|---|---|---|---|
| AM115/1000V | 8595580550653 |  |
Áfa nélküli ár. Többet az árakról – Árlista
Az árak változhatnak.
Szerelés AM115
